品牌：金福隆
型號：25*25
材質 ：尼龍66增強30%
適用機床：皆可
負載能力： 20
負載重量： 20
不支撐長度： 20000（mm）
彎曲半徑： R55 R75 R100
產品特點：強耐磨，易拆裝，低噪音，壽命長

拖鏈的用途和特點

★   拖鏈已被廣泛應用于數控機床﹑電子設備﹑石材機械﹑玻璃機械﹑門窗機械﹑注塑機﹑機械手﹑起重運輸設備﹑自動化倉庫等.

★   適合于使用在往復運動的場合,能夠對內置的電纜﹑油管﹑氣管﹑水管等起到牽引和保護作用.

★   拖鏈每節都能打開,便于安裝和.運動時噪音低﹑耐磨﹑可高速運動.

拖鏈的結構

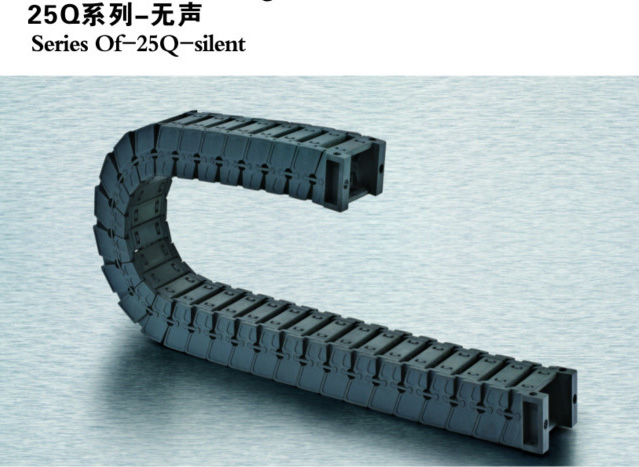

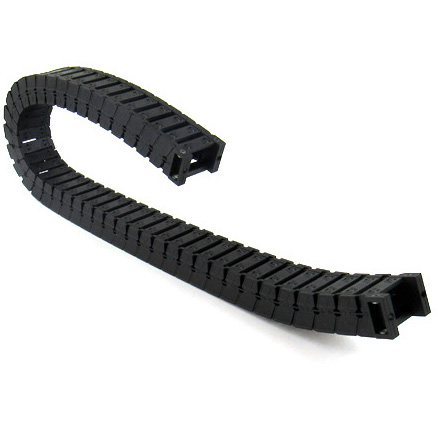

★   拖鏈外形似坦克鏈,由眾多單元鏈節組成,鏈節之間轉動自如.

★   相同系列的拖鏈內高﹑外高﹑節距相同,拖鏈內高﹑彎曲半徑R可有不同的選擇.

★   單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜﹑油管﹑氣管等放入拖鏈內.

★   另可提供分隔片,將拖鏈內空間按需要分隔開.

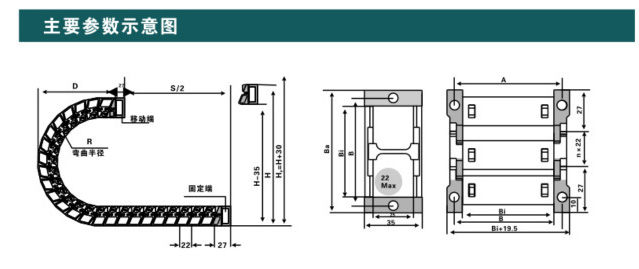

拖鏈的基本參數

★   材料：增強尼龍,具有高的壓力和抗拉負荷,良好的韌性高彈性耐磨性阻燃.高低溫時性能穩定,可以使用在室外.

★   抗耐性：耐油﹑鹽,并有一定低酸﹑耐堿能力.

★   運行速度和加速度:最高速度可達5米/秒,最高加速度可達5米/秒-2(具體速度﹑加速度視運行情況而定).

★    運行壽命：在正常架空使用情況下,可達500萬往復運動次數(具體壽命視運行情況而定).

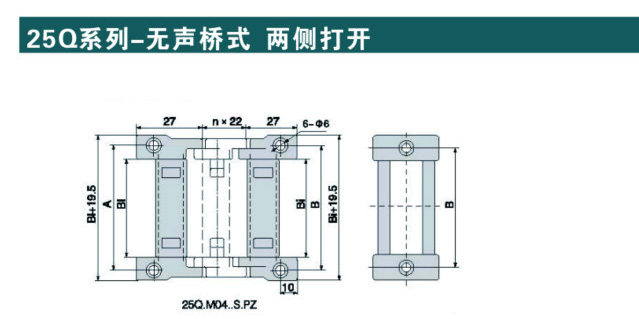

技術指標

拖鏈的選用原則

◆   內高:選擇內置電纜﹑油管﹑氣管﹑水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高.如果重疊按重疊后實際高度作為參考高度.

◆   內寬:選擇較粗的一些電纜﹑油管﹑氣管﹑水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間.

◆   彎曲半徑:選擇內置電纜﹑油管﹑氣管﹑水管等中最大的彎曲半徑作為對考值,并留有10%以上的空間.

拖鏈內置電纜﹑油管﹑水管﹑氣管的放置原則

◆   應該留有15%的剩余空間,讓內置電纜﹑油管等可以自由活動,在半徑方向上對拖鏈不產生拉力.

◆   直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開.

◆   在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜﹑氣管﹑油管等較多的時候建議使用分隔片.

電纜拖鏈的安裝

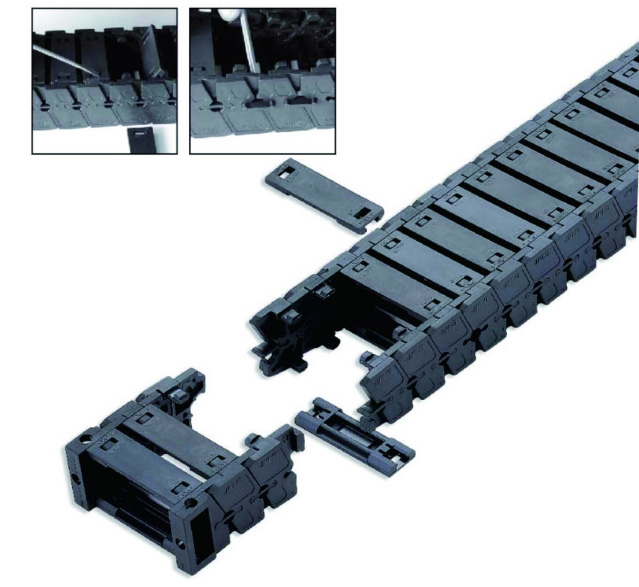

◆   使用適當的平頭螺絲刀,垂直插入蓋板兩端的開啟孔,打開蓋板,將電纜﹑油管等按照我們提供的放置原則放入拖鏈,然后蓋上蓋板,此外,電線的固定端和活動端均應去張力裝置加以固定.

◆   在長距離滑動使用時,建議使用導向槽. 導向槽的使用和安裝請咨詢我公司的專業人員.
